Byggetegninger

Sådan laver du dine byggetegninger

1. Vælg en skabelon - garage, carport, udhus, drivhus, tilbygning, udestue eller overdækket terrasse. Hver skabelon starter med sine egne mål og sin egen tagform, så du retter i en bygning i stedet for at bygge en op fra en tom kasse. Skriv bredde, dybde og facadehøjde. Bygges den sammen med huset, siger du hvilken væg der støder op til det eksisterende.
2. Vælg tagform og taghældning. Kip- og bygningshøjden regnes med det samme, så du kan se, om du holder dig under højdegrænsen.
3. Tilføj rum på plantegningen og placér døre og vinduer på den væg, de sidder i. Hver væg har sit eget facadeark, så en dør på bagsiden bliver tegnet med.
4. Hent sættet som PDF i fast målestok med tegningshoved - eller som DXF, hvis en rådgiver skal arbejde videre i CAD. Har du også tegnet situationsplanen, kan du hente det hele som ét dokument med forside og tegningsliste - eller arkene hver for sig, hvis din kommune hellere vil have dem sådan.

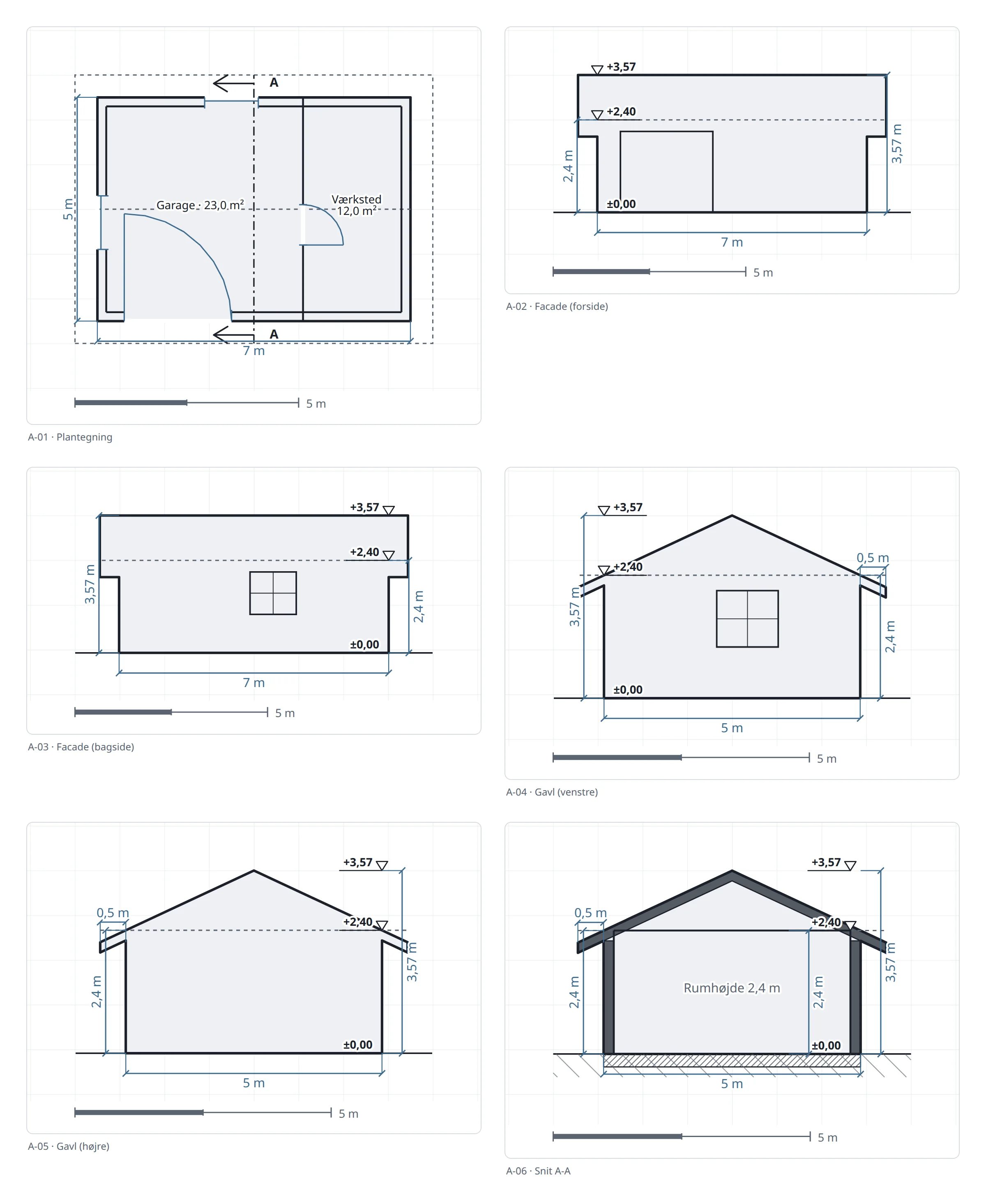

Hvad et tegningssæt skal indeholde

• Plantegning - set ovenfra, med udvendige mål, rum og placering af døre og vinduer.
• Facadetegninger - en tegning af hver side af bygningen. Kommunen beder om alle fire.
• Snit - et lodret snit gennem bygningen, der viser rumhøjde, taghældning og samlet højde.
• Målsætning - mål i meter på alle tegninger, målt til ydervæggens yderside.
• Tegningshoved - med adresse, matrikelnummer, kommune, tegningsnummer og dato på hvert ark.
• Fast målestok - så sagsbehandleren kan måle direkte på det udskrevne ark.

Facade, gavl og snit - hvad er forskellen?

En facadetegning viser bygningen, som den ses lige udefra, uden perspektiv. Løber tagryggen parallelt med væggen, ses taget som et bånd over facaden. På gavlen - bygningens ende - er taget derimod skåret på tværs, så taghældningen og kippen kan aflæses direkte. Derfor er det gavlen, kommunen bruger til at tjekke højden, og facaden, der viser døre og vinduer i deres rigtige bredde.

Snittet er et lodret gennemskåret billede af bygningen. Det viser rumhøjden fra gulv til loft, konstruktionens højde og hvordan taget sidder på væggen. På en uopvarmet garage eller et udhus er snittet enkelt; på en tilbygning eller udestue, hvor der skal bo mennesker, er det den tegning, kommunen kigger grundigst på.

Målestok, mål og konstruktionsdetaljer

Byggetegninger til en småbygning tegnes typisk i 1:50 eller 1:100. PDF’en hentes i en fast målestok, som står i tegningshovedet på hvert ark, så tegningen kan måles direkte. Alle mål er dine egne indtastninger, og de påførte mål er dem, der gælder - kontrollér dem mod virkeligheden, før du sender sættet ind.

Tegningerne her beskriver bygningens geometri: mål, tagform, højder, rum og åbninger. Så snart der er bærende konstruktioner i spil - spær, bjælkelag, fundament eller en tilbygning, der griber ind i det eksisterende hus - kræver kommunen typisk også statiske beregninger og konstruktionstegninger fra en ingeniør. Materialebeskrivelse skriver du selv til, når du ansøger.

Kommunen vil normalt have byggetegningerne SAMMEN med en situationsplan, der viser, hvor på grunden bygningen står, og hvor langt der er til skel. Er du i tvivl, om dit projekt overhovedet kræver en byggetilladelse, kan du køre det igennem den gratis screener.
